Victron VM-3P75CT: medición trifásica precisa para sistemas ESS, autoconsumo y netbilling

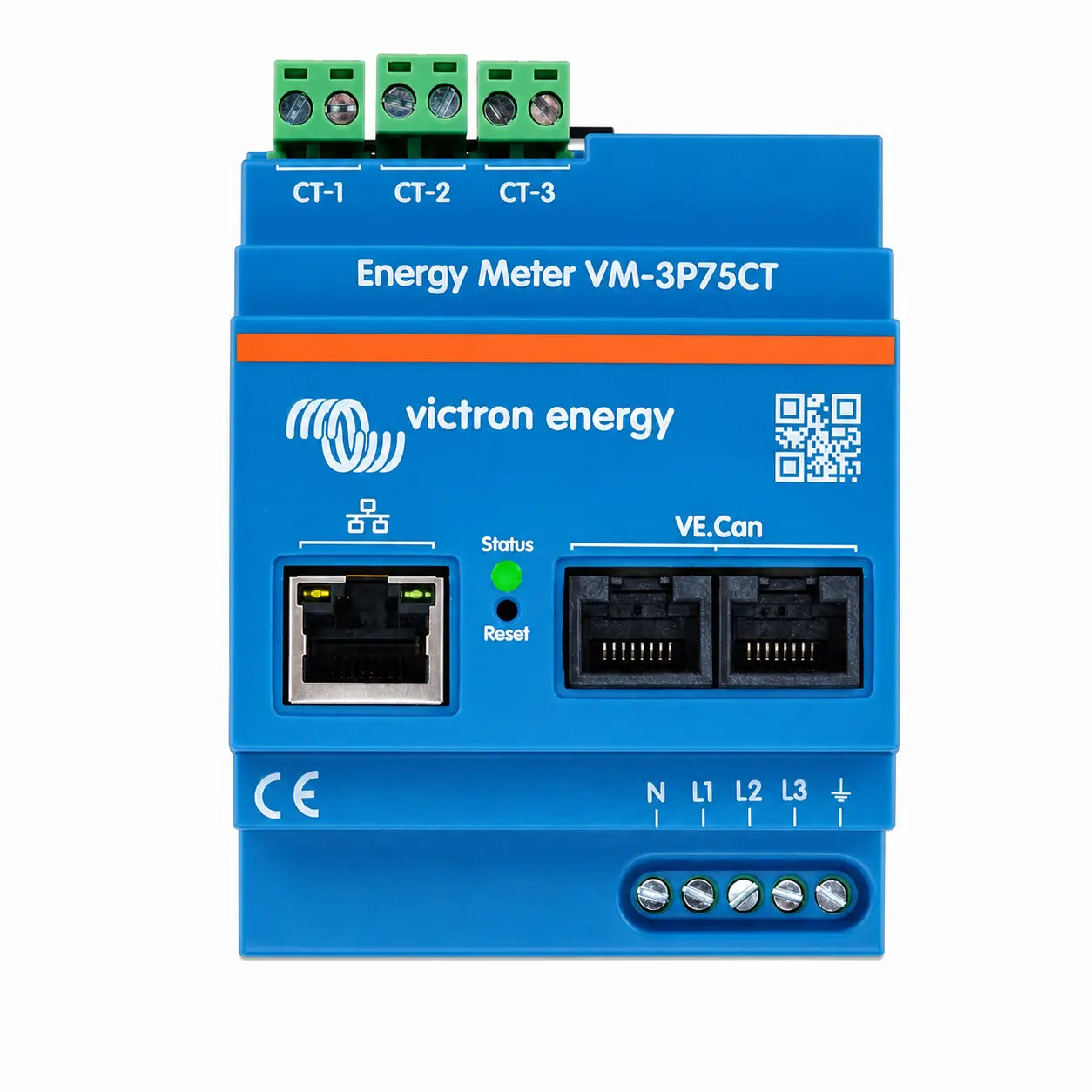

El Victron VM-3P75CT es el medidor de energía trifásico de Victron Energy que entrega al sistema la lectura exacta de potencia y energía necesaria para gestionar el flujo entre red, generación fotovoltaica, banco de baterías y consumos. Se integra al ecosistema Victron por Ethernet o VE.Can, mide hasta 75 A por fase mediante transformadores de corriente de núcleo partido incluidos y se configura en minutos desde VictronConnect.
Su instalación es no invasiva: los CT se abren y cierran sobre el conductor sin cortar cables ni rehacer el cableado del tablero. Esto lo convierte en la opción natural para intervenir instalaciones existentes en proyectos de autoconsumo, almacenamiento y netbilling, donde detener el suministro no es una opción.
Por qué elegir el VM-3P75CT
-
75 A por fase con CT partidos incluidos. La mayor capacidad de corriente de la gama trifásica Victron, sin necesidad de comprar transformadores por separado.
-
Doble vía de comunicación. Puerto Ethernet RJ45 con Modbus UDP y dos puertos VE.Can con terminadores incluidos: conéctelo por red o directamente al bus CAN del sistema.
-
Refresco de 100 ms. Lectura suficientemente rápida para que un ESS con MultiPlus-II o Quattro regule la inyección y el consumo desde la red en tiempo real.
-
Configuración por software. Rol del medidor, tipo de sistema, dirección IP, registro de energía y salida de pulsos se definen desde VictronConnect, sin dipswitches ni menús en pantalla.
-
Trifásico, monofásico y fase partida. Un solo equipo cubre las tres topologías; en monofásico se emplea únicamente L1.
-
Autoalimentado. Toma su alimentación de L1-N con un consumo de apenas 1,45 W: no requiere fuente auxiliar.
-
Firmware actualizable de forma remota vía Portal VRM o local vía VictronConnect.
Aplicaciones del medidor de energía trifásico Victron
El VM-3P75CT se configura por software para desempeñar distintos roles dentro de la instalación:
-
Medidor de red (grid meter) como entrada de control de un sistema de almacenamiento de energía (ESS), para minimizar el intercambio con la red y maximizar el autoconsumo.
-
Medición de salida de inversor fotovoltaico, para registrar la generación real de la planta FV en el Portal VRM.
-
Medición de salida de grupo electrógeno en sistemas híbridos con respaldo.
-
Submedición de circuitos de carga dedicados dentro del tablero de distribución.
-
Cargadores de vehículo eléctrico y bombas de calor, para aislar y monitorear consumos críticos.
Parámetros medidos: tensión L-N y L-L, corriente por fase, potencia activa, factor de potencia (convención IEEE), frecuencia, secuencia de fases, tensión de tierra de protección y energía importada y exportada por fase.
Especificaciones técnicas
| Referencia Victron |
VM-3P75CT — REL200300100 |
| Tipo de sistema |
Trifásico, fase partida (split-phase) y monofásico |
| Tensión nominal L-N |
85 – 265 V CA |
| Tensión nominal L-L |
150 – 460 V CA |
| Frecuencia |
50 / 60 Hz |
| Corriente nominal |
75 A por fase (capacidad de medición hasta 80 A rms) |
| Entrada de corriente |
3 × transformador de corriente de núcleo partido incluidos, cable de 640 mm, diámetro interior 10 ± 0,5 mm |
| Entrada de tensión |
Conexión directa, bornes de tornillo 1,0 – 2,5 mm² (22 – 12 AWG) |
| Puerto VE.Can |
2 × RJ45 (terminadores incluidos) |
| Puerto Ethernet |
1 × RJ45 con soporte Modbus UDP |
| Frecuencia de actualización |
100 ms |
| Salida de pulsos |
LED de estado configurable: deshabilitado, 10 Wh, 100 Wh o 1 kWh |
| Alimentación |
Autoalimentado desde L1-N |
| Consumo |
1,45 W / 3,1 VA |
| Carcasa |
Policarbonato azul RAL 5012 |
| Grado de protección |
IP20 — uso en interior |
| Dimensiones (al × an × pr) |
90 × 71 × 59 mm |
| Peso |
370 g (incluido embalaje) |
| Temperatura de funcionamiento |
−10 a +55 °C |
| Temperatura de almacenamiento |
−20 a +70 °C |
| Humedad relativa |
< 90 % sin condensación |
| Altitud máxima |
2.000 m |
| Categoría de sobretensión |
CAT III — grado de contaminación 2 |
| Seguridad |
EN-IEC 61010-1 |
Compatibilidad
El VM-3P75CT transmite sus datos a un dispositivo GX —Cerbo GX, Cerbo GX MK2 o Ekrano GX— por VE.Can o Ethernet. Desde ahí la información queda disponible en la pantalla local (GX Touch), en el Portal VRM y para el control de un sistema ESS con MultiPlus-II, Quattro o inversores/cargadores de la gama Victron.
La configuración se realiza con VictronConnect desde teléfono, notebook o PC, ya sea de forma directa en la red local mediante Modbus UDP o de forma remota con VictronConnect-Remote (VC-R).

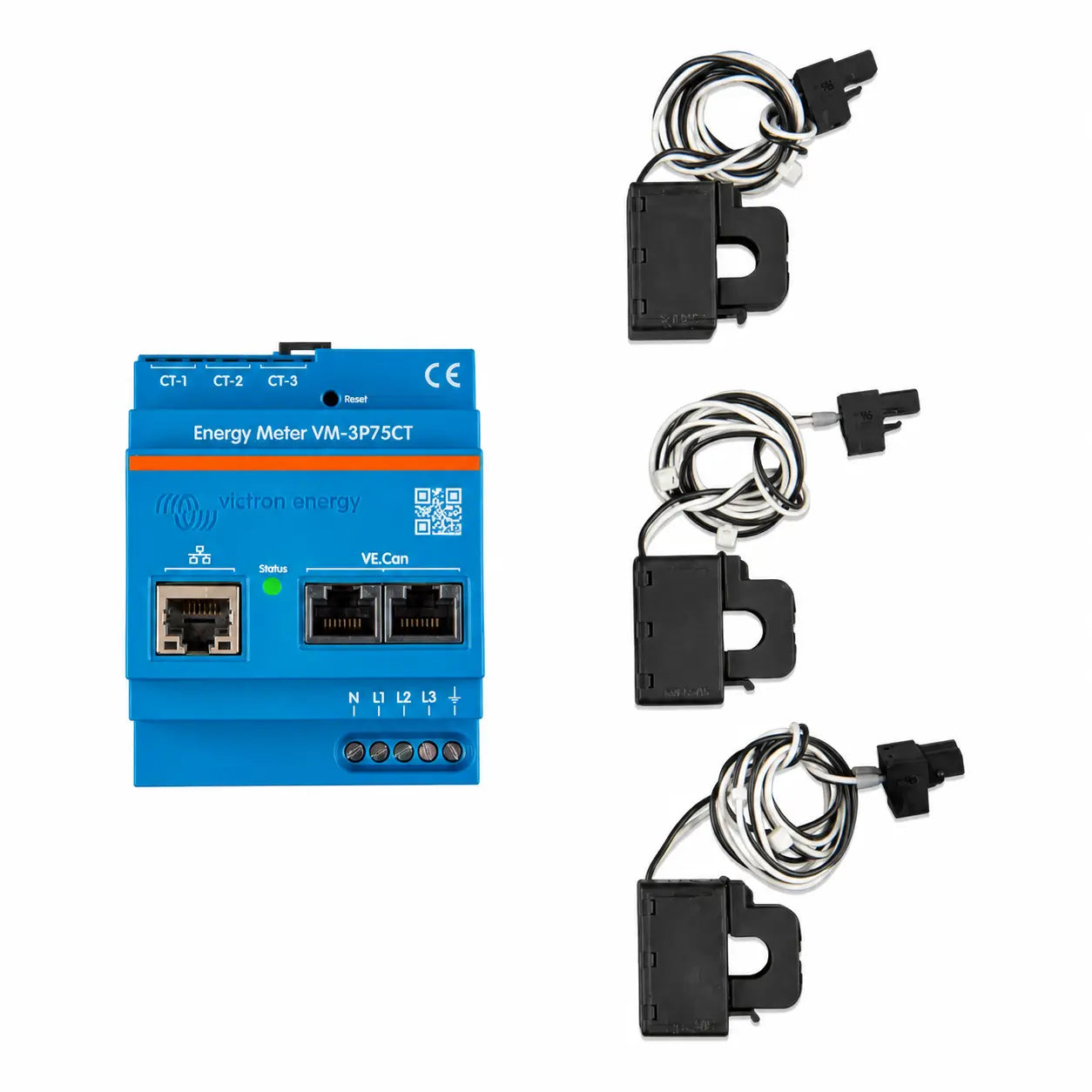

Contenido del envío
- 1 × medidor de energía Victron VM-3P75CT con 3 bloques de bornes de entrada
- 3 × transformador de corriente de núcleo partido, precableado (640 mm)
- 2 × terminador VE.Can
VM-3P75CT frente a los demás medidores Victron
| Modelo |
Comunicación |
Sistema |
Corriente máx. |
| VM-3P75CT |
Ethernet + VE.Can |
Trifásico / fase partida / monofásico |
75 A por fase (CT incluidos) |
| ET112 |
RS485 |
Monofásico |
100 A |
| ET340 |
RS485 |
Trifásico |
65 A |
| EM24 Ethernet |
Ethernet |
Trifásico |
65 A |
| EM540 |
RS485 |
Trifásico |
65 A |
Si su instalación es trifásica, supera los 65 A por fase o requiere integración por red Ethernet sin conversores RS485, el VM-3P75CT es la elección correcta.
Preguntas frecuentes
¿Necesito un dispositivo GX para usar el VM-3P75CT?
Sí. El medidor difunde los datos por VE.Can o Ethernet hacia un dispositivo GX (Cerbo GX o Ekrano GX), que es el que los integra al sistema, los muestra y los envía al Portal VRM.
¿Sirve para una instalación monofásica?
Sí. Admite configuración monofásica utilizando únicamente la fase L1, además de trifásica y de fase partida.
¿Hay que cortar el cableado para instalarlo?
No. Los transformadores de corriente son de núcleo partido: se abren y se cierran sobre el conductor existente. Solo las entradas de tensión requieren conexión a bornes.
¿Tiene Bluetooth o Wi-Fi?
No. La comunicación es cableada por Ethernet o VE.Can. La configuración con VictronConnect se realiza a través de la red local o de forma remota mediante VictronConnect-Remote.
¿Reemplaza al medidor de la distribuidora para netbilling?
No. El VM-3P75CT es el medidor de control interno del sistema —el que permite al ESS regular inyección y consumo, y registrar la generación en VRM—. El medidor bidireccional de facturación lo instala la empresa distribuidora conforme a la Ley 21.118.
¿Qué diferencia hay con el ET340?
El ET340 se comunica por RS485 y mide hasta 65 A por fase. El VM-3P75CT usa Ethernet y VE.Can, llega a 75 A por fase e incluye los transformadores de corriente.
Respaldo técnico DIACON
Somos una empresa de ingeniería eléctrica: no solo despachamos el equipo. Le asesoramos en el dimensionamiento del medidor, la topología de conexión y la puesta en marcha dentro de su sistema Victron. Producto nuevo, original Victron Energy, con boleta o factura y garantía. Despachos a todo Chile.
