Ingeniería aplicada en proyectos reales

La planta requería centralizar la operación y supervisión de múltiples procesos y equipos: bombas elevadoras, aireadores de pretratamiento, sistemas STAM, digestores de lodos, dosificación química, compuertas y equipos auxiliares.

Además del control de los equipos, era necesario integrar variables críticas de proceso como caudal, niveles y pH, junto con parámetros eléctricos de la instalación.

El sistema debía permitir operación automática y manual, visualización de estados y fallas, temporización de equipos, registro de horas de funcionamiento y acceso tanto desde la propia planta como de forma remota.

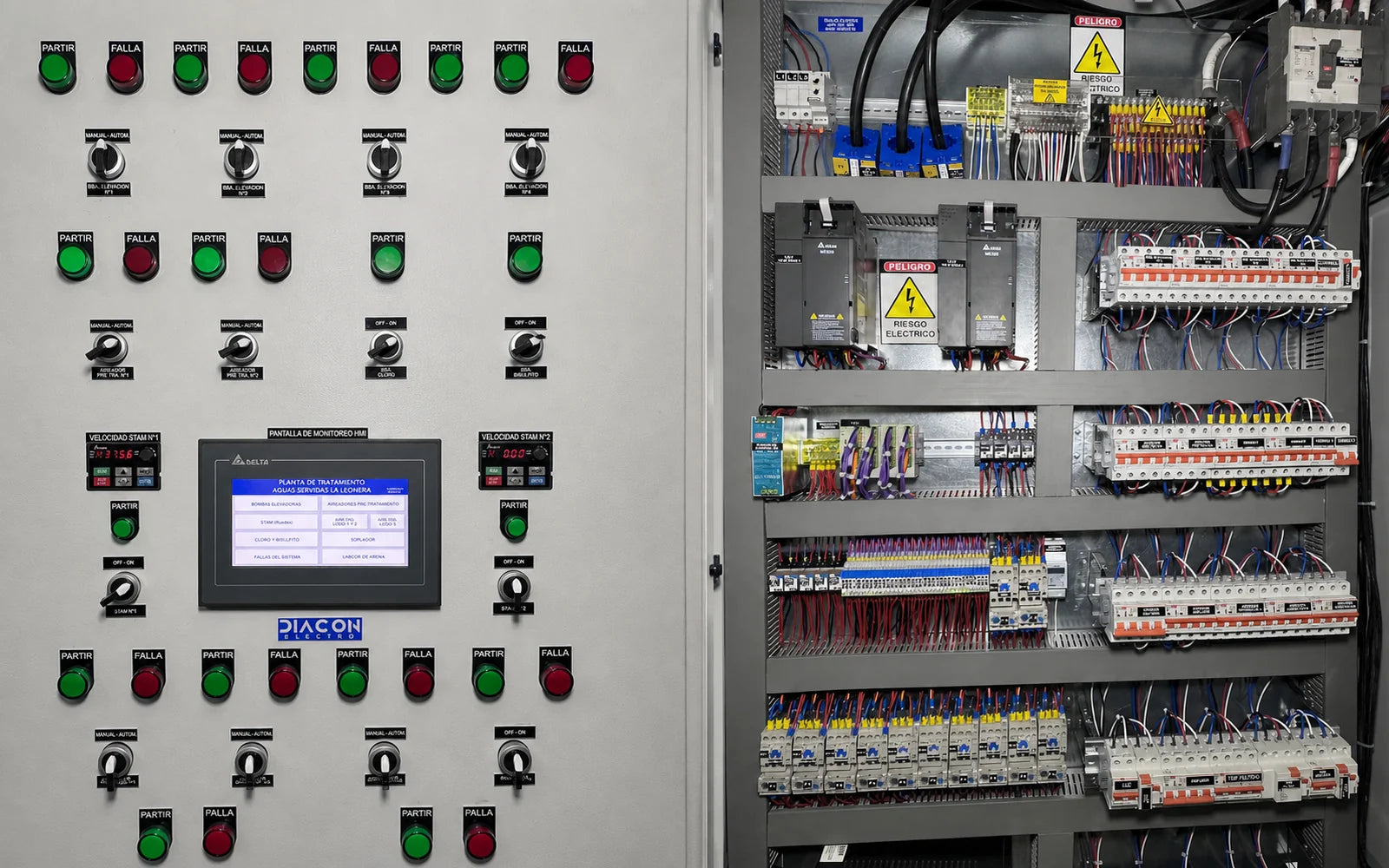

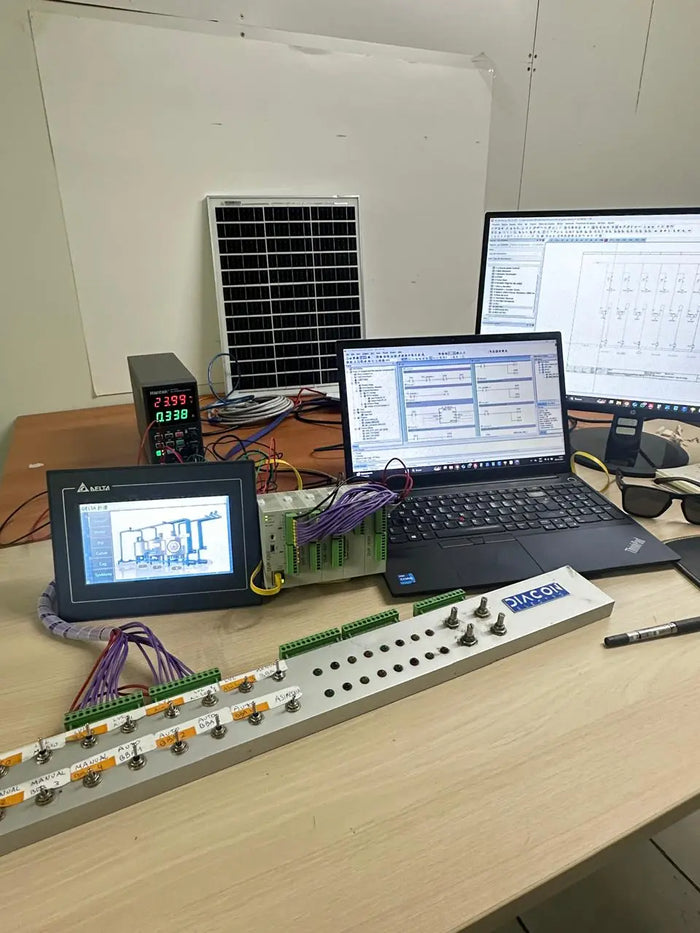

DIACON desarrolló y suministró la solución completa llave en mano, integrando PLC, VDF, HMI, instrumentación y analizador de red. Se implementaron secuencias automáticas, control de motores, alarmas, enclavamientos y monitoreo de las principales variables de proceso y parámetros eléctricos, incluyendo instalación, programación, pruebas y puesta en marcha.

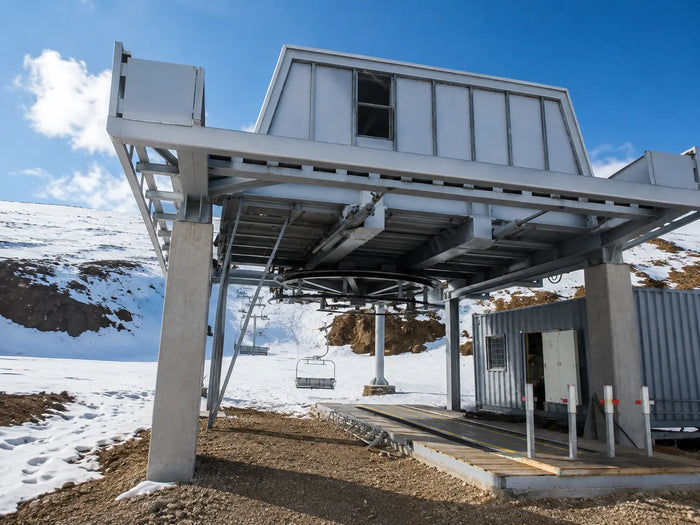

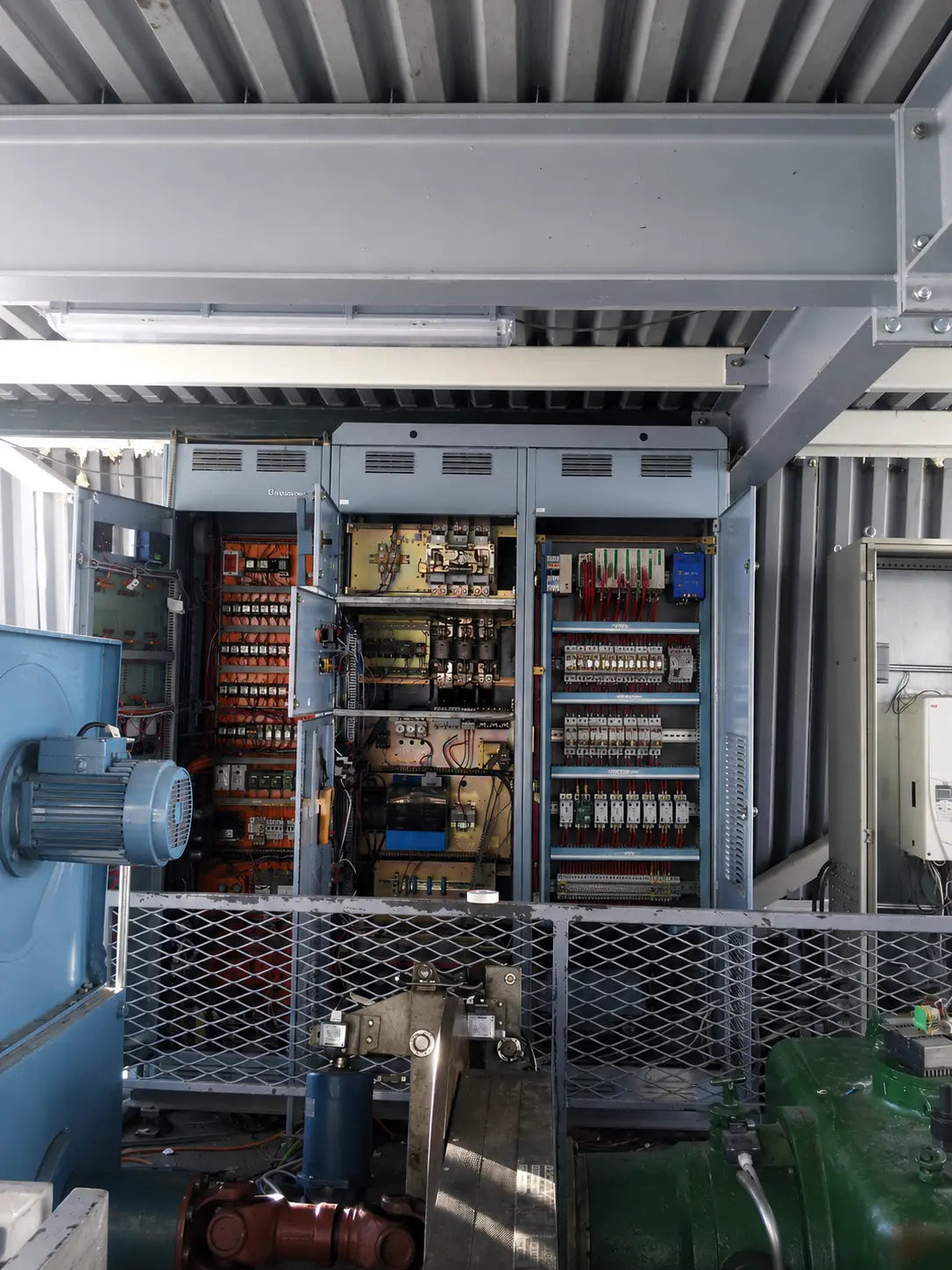

Integrar en un único sistema de control los distintos equipos electromecánicos y dispositivos de seguridad del andarivel, considerando el accionamiento eléctrico principal, el sistema de respaldo mediante motor de combustión interna y las señales provenientes de las estaciones, torres y elementos asociados al transporte de pasajeros.

Se implementó el tablero y sistema de control en la estación motriz, integrando el accionamiento de los motores principal y de respaldo, monitoreo de sensores de seguridad del cable tractor y torres, estación de retorno y tensión, pinza o mordaza, cinta transportadora de acceso y compuertas. La operación y supervisión del sistema se centralizó mediante una interfaz HMI instalada en la cabina del operador.

Integrar la cédula de identidad como medio de identificación con controladoras de acceso Kantech mediante protocolo Wiegand, asegurando compatibilidad con la infraestructura existente y con una aplicación utilizada por la operación minera.

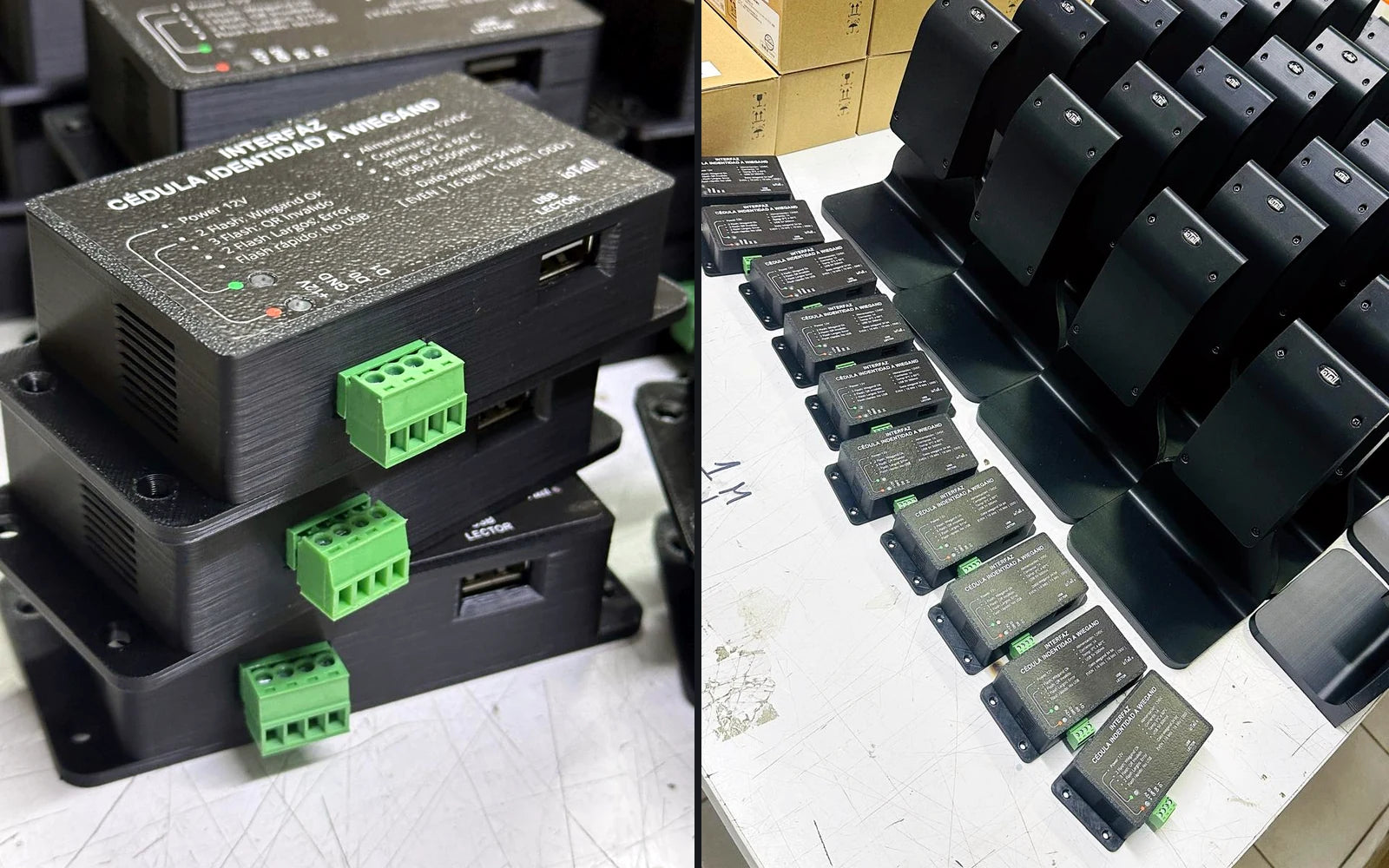

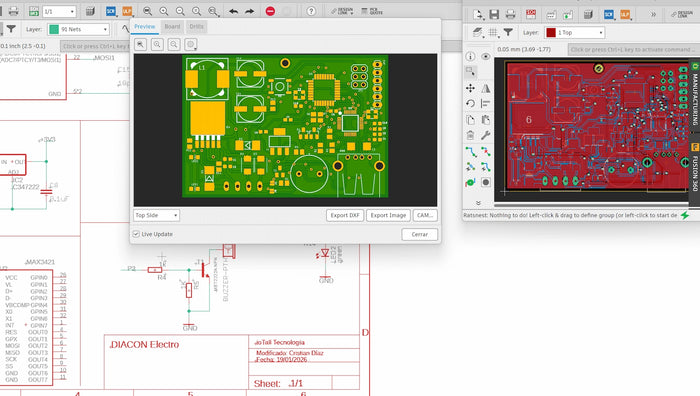

DIACON desarrolló el hardware y firmware de una interfaz electrónica capaz de procesar la información proveniente del lector y comunicarla mediante protocolo Wiegand con las controladoras Kantech. El firmware fue optimizado para su integración con la aplicación utilizada por el cliente final. La solución incorporó además un soporte mecánico diseñado y fabricado mediante impresión 3D para el lector Honeywell. Finalizada la etapa de desarrollo y validación, se fabricaron 200 unidades para su implementación en terreno.

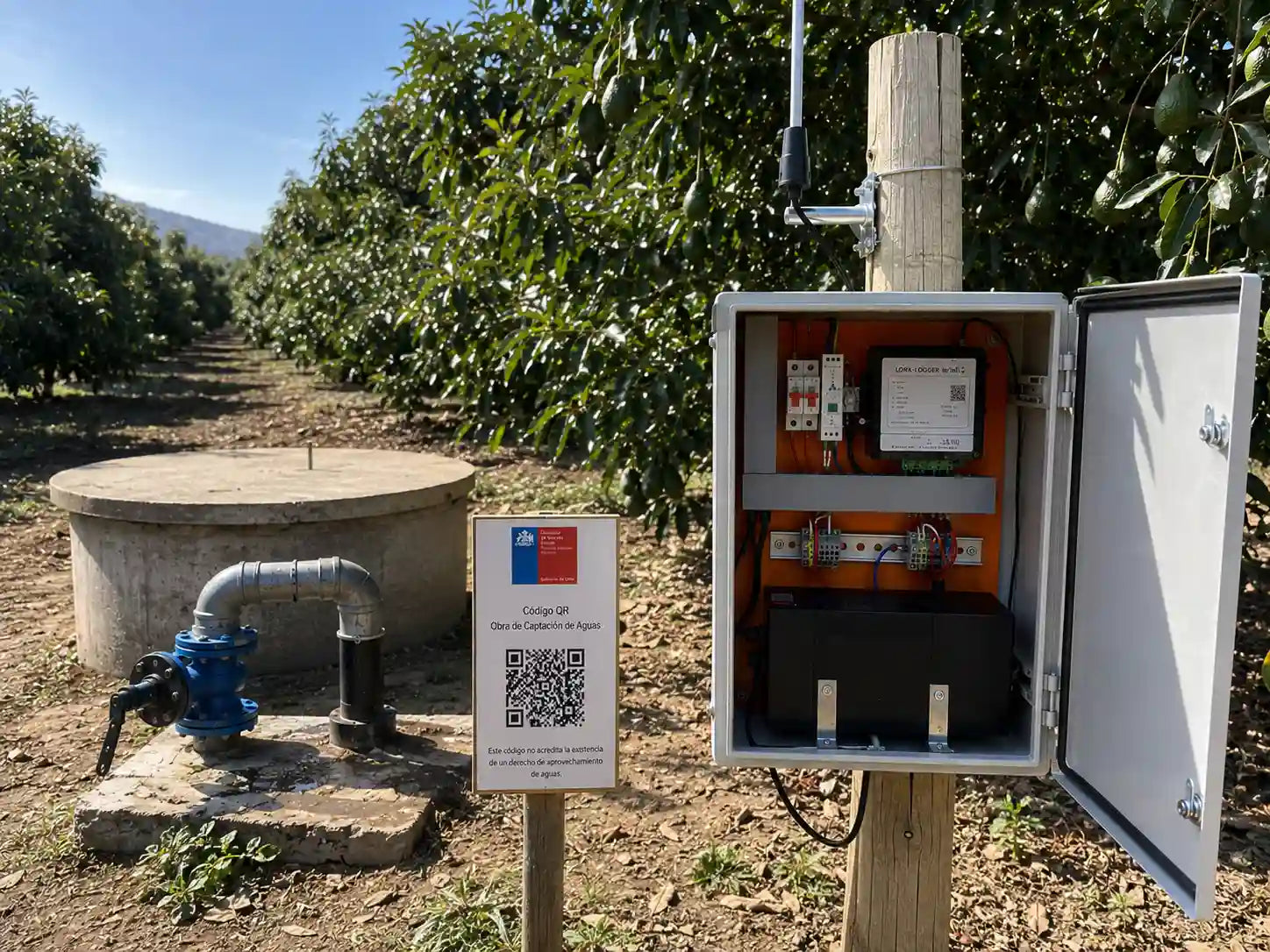

Implementar una infraestructura de monitoreo distribuida en 14 pozos ubicados dentro de predios agrícolas, capaz de registrar caudal, nivel de agua, volumen acumulado y estado operacional. La solución debía operar de forma confiable en terreno, mantener registro local de la información y disponer de comunicación de largo alcance para transmitir los datos requeridos para la supervisión de las captaciones de agua. Además, era necesario supervisar el estado de la alimentación eléctrica y detectar cuándo cada sistema se encontraba operando mediante respaldo UPS.

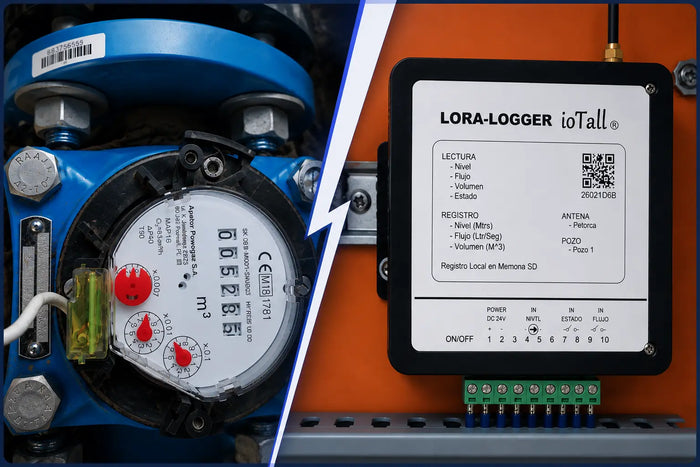

DIACON desarrolló e implementó una solución completa que incluyó hardware IoT propio para adquisición y procesamiento de señales, caudalímetros para medición de caudal y volumen, sensores hidrostáticos para medición del nivel de agua, registro local mediante memoria microSD y comunicación LoRa/LoRaWAN.

La infraestructura de comunicaciones incorporó 6 gateways LoRaWAN y 6 antenas instaladas en mástiles de aproximadamente 8 metros de altura para proporcionar cobertura entre los distintos puntos del predio. Cada instalación incorporó tablero de control, protecciones eléctricas, respaldo mediante UPS y supervisión del estado de energía, permitiendo identificar la operación bajo alimentación normal o respaldo. DIACON realizó el suministro de equipos, integración, montaje, configuración, comunicaciones y puesta en marcha de la solución completa.

La propiedad abastece cuatro viviendas de un mismo grupo familiar y registraba cuentas de electricidad superiores a $300.000 mensuales. El objetivo fue reducir sustancialmente el consumo desde la red, incorporar respaldo energético y disponer de capacidad suficiente para atender los consumos simultáneos de la propiedad.

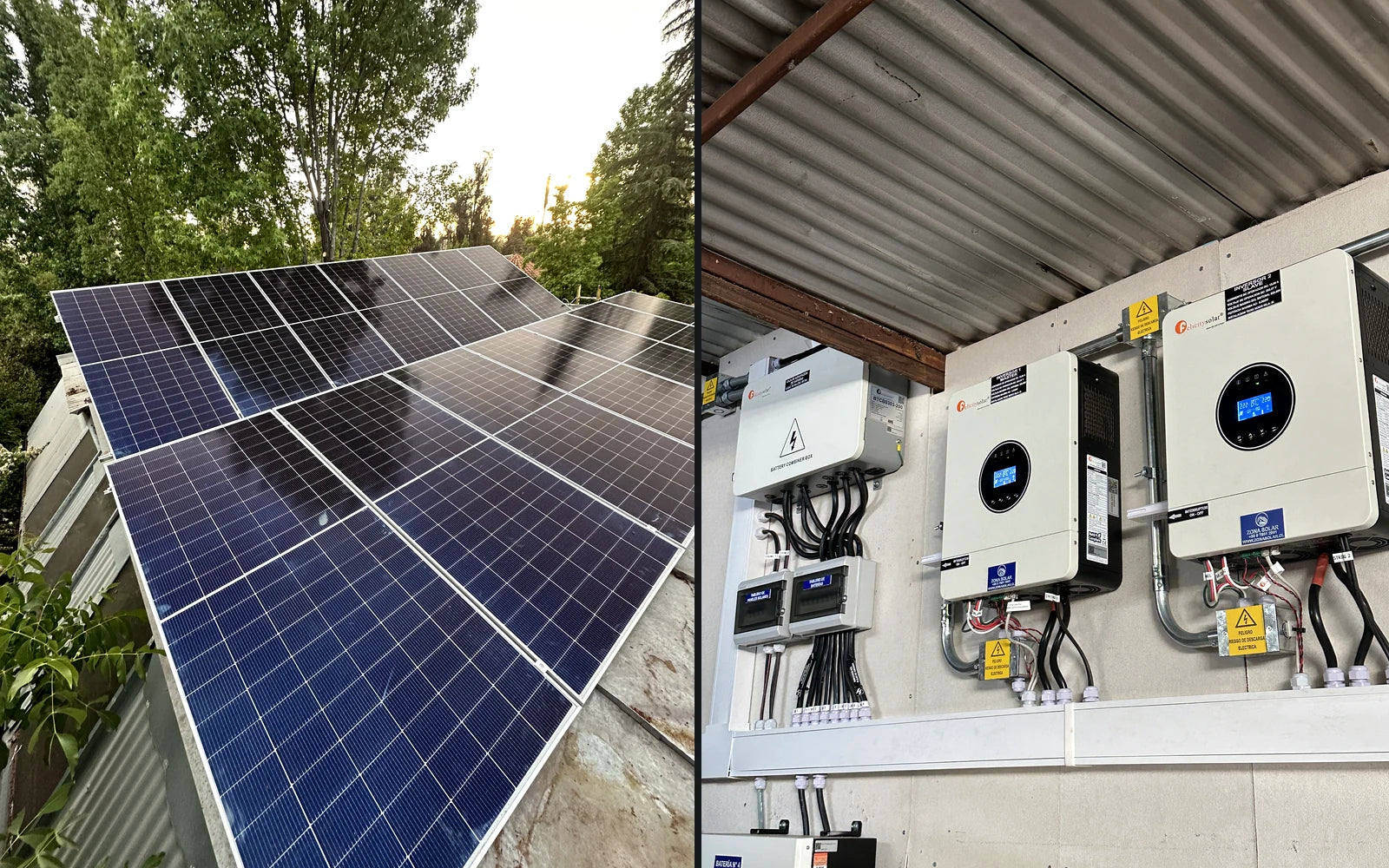

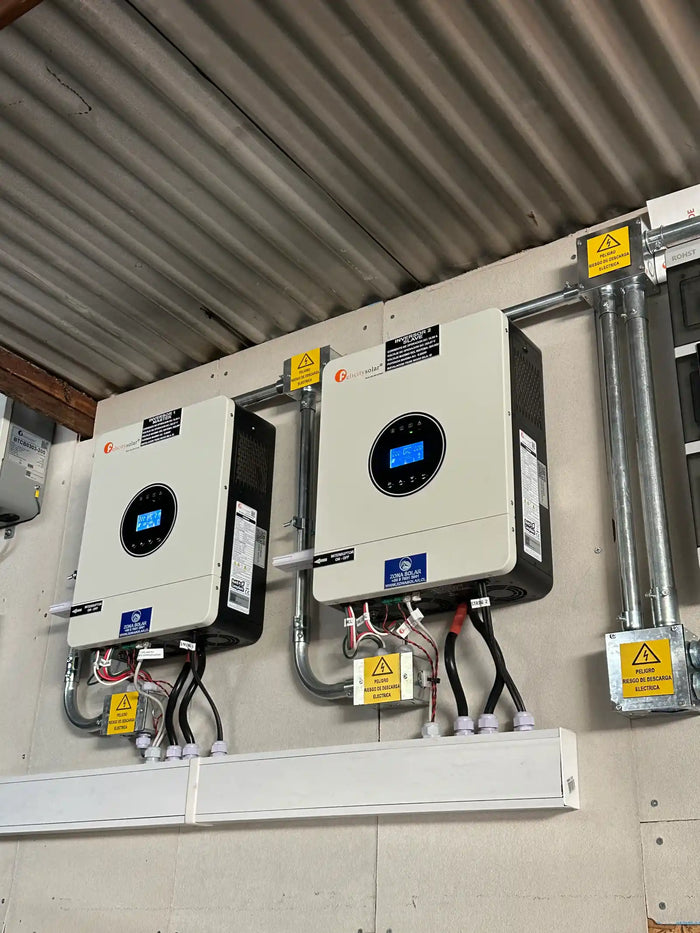

DIACON implementó 14 paneles solares de 610 W, dos inversores Off-Grid de 6 kVA sincronizados en paralelo y cuatro baterías de 10 kWh, alcanzando 40 kWh de almacenamiento. La instalación incorporó tablero eléctrico con ATS, caja de agrupación de baterías, protecciones y monitoreo remoto para seguimiento del sistema y soporte técnico de postventa.
