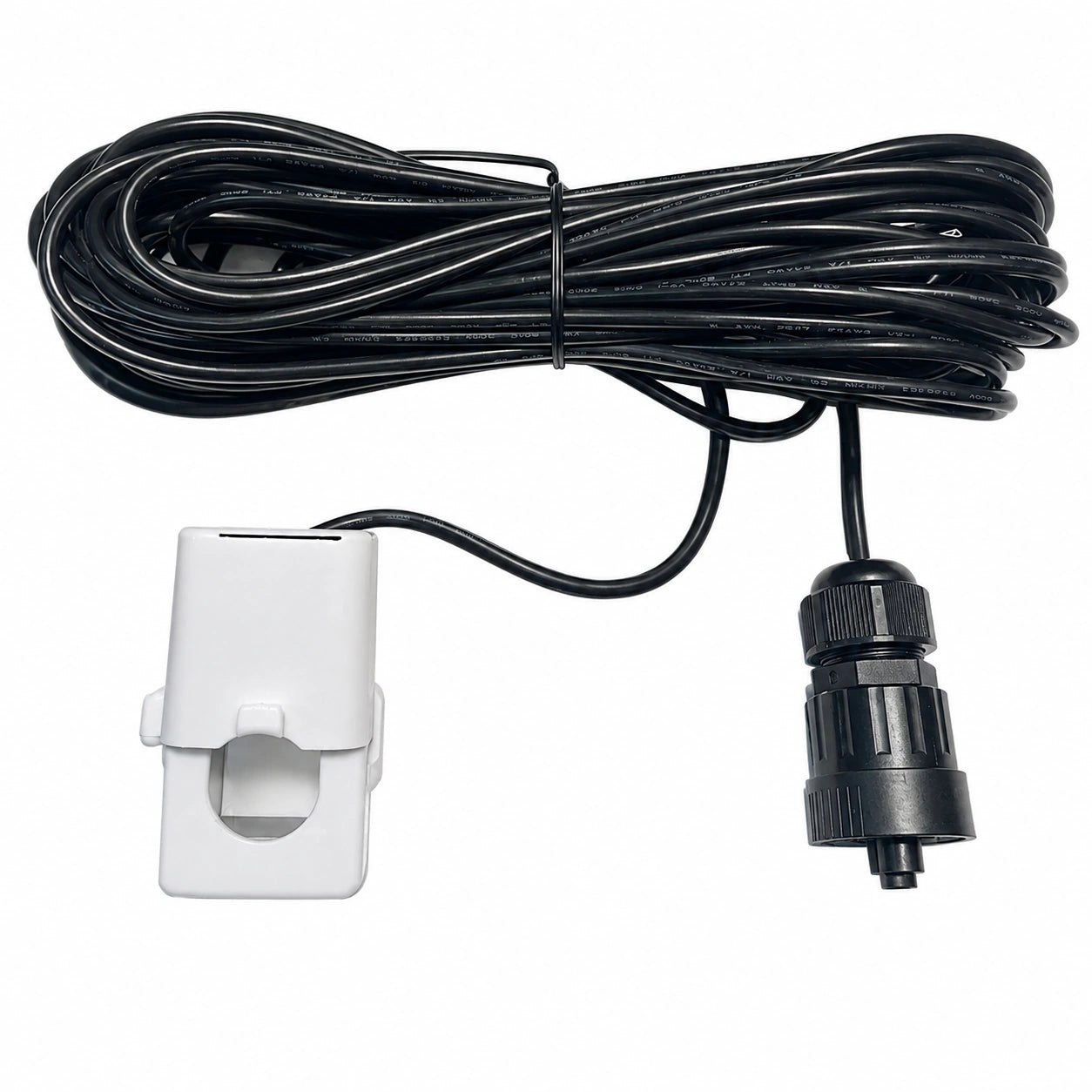

El Sensor CT Solis CTSA16-100A/33.33mA es un transformador de corriente de núcleo partido diseñado para la medición de corriente y el control de exportación de energía en sistemas fotovoltaicos con inversores Solis compatibles.
Su diseño Split Core permite instalarlo directamente alrededor del conductor activo sin necesidad de desmontar el cableado, facilitando una instalación rápida y segura. El sensor mide corrientes de hasta 100 A nominales y entrega una señal secundaria de 33,33 mA, correspondiente a una relación de transformación de 3000:1.
Este CT incorpora un cable de salida de 10 metros, permitiendo su instalación a distancia del inversor o punto de medición.
Características principales:
Tipo: Transformador de corriente Split Core CT
Modelo: CTSA16-100A/33.33mA
Corriente primaria nominal: 100 A
Corriente secundaria nominal: 33,33 mA
Relación de transformación: 3000:1
Corriente máxima: 120 A
Frecuencia de operación: 50–400 Hz
Error de relación: ±0,5 %
Carga secundaria: 10 Ω
Longitud del cable: 10 metros
Temperatura de operación: -10 °C a +50 °C
Certificación: RoHS
Carcasa con clasificación de llama 94-V0
Instalación mediante núcleo partido
Aplicación
Especialmente indicado para inversores Solis compatibles que utilizan transformador CT para la función de limitación de exportación de potencia, monitoreo del flujo de energía y control de inyección hacia la red eléctrica.
La documentación de Solis indica su utilización en inversores Solis-Mini-(700-3600)-4G y Solis-1P(1-6)K-4G con función integrada de limitación de exportación.
Importante: verificar siempre la compatibilidad del inversor con entrada CT 100A/33,33mA antes de la instalación. La orientación de la flecha del sensor debe respetar el sentido indicado por Solis para asegurar una medición correcta.
