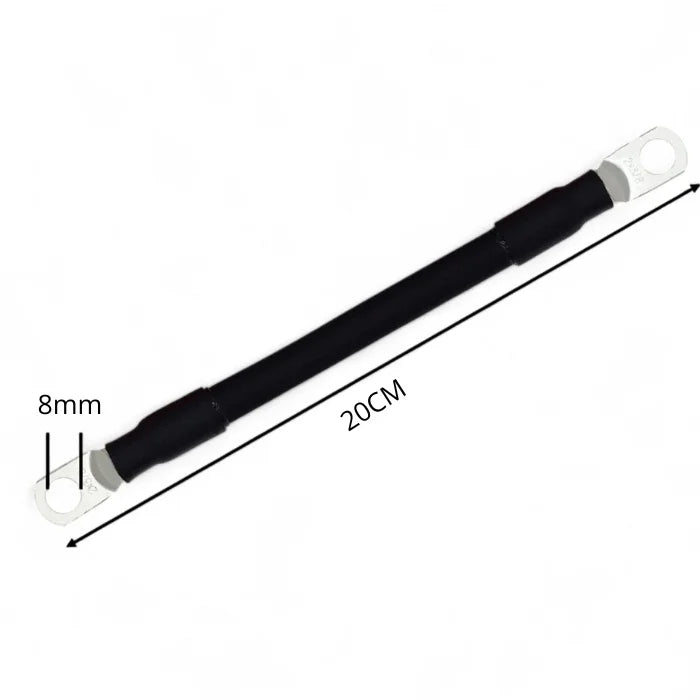

Cable 20 cm para Conexión Serie de Baterías 16 mm² para Instalaciones Solares
En instalaciones solares fotovoltaicas, la correcta selección del cableado de baterías es fundamental para reducir pérdidas eléctricas y mantener conexiones seguras y confiables. El Cable de 20 cm para conexión de baterías de 16 mm² está diseñado para realizar uniones cortas entre baterías en bancos de almacenamiento, permitiendo conexiones en serie o paralelo según la configuración del sistema.
Su sección de 16 mm² proporciona una adecuada capacidad de conducción para aplicaciones de corriente continua, siendo una solución práctica para sistemas solares, respaldo energético y bancos de baterías AGM, GEL, plomo-ácido o litio, siempre que la corriente de trabajo se encuentre dentro de los límites del conductor y sus terminales.
Características del Cable de 20 cm
1. Especificaciones Técnicas
-
Largo útil: 20 cm
-
Sección del conductor: 16 mm²
-
Tensión nominal: 600/1000 V
-
Temperatura de servicio: 90 °C
-
Tensión de ensayo: 3500 V
-
Material de aislamiento: Polietileno Reticulado (XLPE)
-
Cubierta exterior: Poliolefina ignífuga
-
Color del cable: Negro
-
Normativa aplicable: IEC 60502-1
Ventajas del Cable de Conexión de Baterías 16 mm²
2. Conectividad Eficiente
El cable permite realizar conexiones entre baterías instaladas en serie o paralelo, dependiendo del diseño eléctrico del banco.
Puede utilizarse en sistemas de 12 V, 24 V, 36 V y 48 V, siempre considerando correctamente la corriente máxima del sistema, capacidad de las baterías, protecciones y requerimientos del inversor o controlador.
Su formato corto de 20 cm resulta especialmente práctico para interconectar baterías ubicadas físicamente próximas entre sí.
3. Comportamiento Frente a la Llama
De acuerdo con las características indicadas para el cable, su construcción incorpora materiales orientados a mejorar la seguridad frente al fuego.
- No propagador de la llama según UNE-EN 60332-1-2
- Baja opacidad de humos según EN 61034-2
- Composición libre de halógenos según UNE-EN 50525-1 Anexo B
Estas características ayudan a reducir la propagación de llama y la generación de gases potencialmente peligrosos en caso de incendio.
4. Durabilidad y Flexibilidad
El conductor de cobre clase 5 proporciona buena flexibilidad y conductividad eléctrica, facilitando su instalación en espacios reducidos y disminuyendo la resistencia eléctrica en conexiones cortas.
El aislamiento de polietileno reticulado XLPE ofrece resistencia térmica y mecánica adecuada para aplicaciones eléctricas exigentes.
Aplicaciones
El Cable de 20 cm de 16 mm² para conexión de baterías puede utilizarse en:
- Sistemas solares fotovoltaicos Off Grid
- Bancos de baterías
- Sistemas de respaldo energético
- UPS e inversores
- Baterías AGM
- Baterías GEL
- Baterías de plomo-ácido
- Baterías de litio
- Instalaciones de 12 V, 24 V, 36 V y 48 V
- Conexiones serie y paralelo entre baterías
Conexión Segura y de Baja Resistencia
La sección de 16 mm² permite realizar conexiones de baja resistencia entre baterías cuando el sistema está correctamente dimensionado, ayudando a reducir caídas de tensión y pérdidas de energía.
Para obtener un funcionamiento seguro, el cable debe seleccionarse considerando la corriente real del banco de baterías, distancia, temperatura, método de instalación, terminales utilizados y protecciones eléctricas.
