Kit de Bombeo Solar para 1HP a 2HP

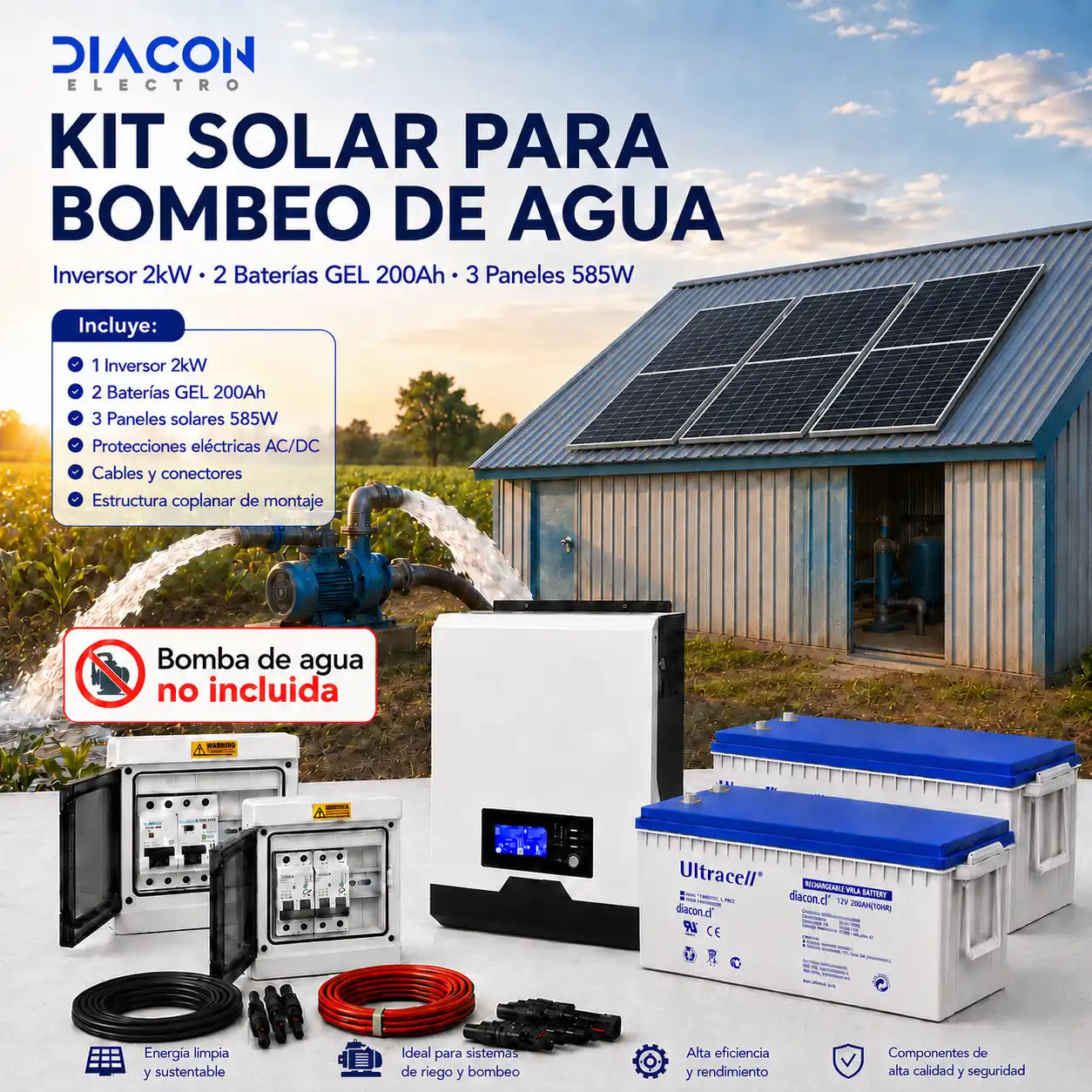

Kit Solar para Bombeo de Agua 1 HP a 2 HP – 2 kW con Baterías GEL

Solución solar autónoma diseñada para alimentar sistemas de bombeo de agua en parcelas, campos, sistemas de riego, llenado de estanques y sectores donde no existe red eléctrica o se requiere respaldo energético.

El kit incorpora 3 paneles solares bifaciales de 585 W, un inversor solar cargador de 2 kW, un banco de 2 baterías GEL de ciclo profundo de 200 Ah, protecciones eléctricas AC/DC, cableado y estructura coplanar para la instalación de los paneles sobre una cubierta metálica.

Durante las horas de sol, los paneles generan energía para alimentar la bomba y recargar las baterías. El banco de baterías permite continuar operando durante periodos con baja radiación solar o cuando no existe producción fotovoltaica.

Importante: la bomba de agua no está incluida en este kit.

Componentes incluidos

3 paneles solares bifaciales de 585 W cada uno

Potencia solar total instalada:

3 × 585 W = 1.755 Wp

Los paneles bifaciales pueden captar radiación solar por su cara frontal y aprovechar parte de la radiación reflejada por la superficie posterior, dependiendo de las condiciones de instalación.

Características generales:

• Potencia individual: 585 W.
• Potencia total: 1.755 Wp.
• Tecnología monocristalina bifacial.
• Marco de aluminio.
• Apto para instalaciones residenciales, agrícolas y rurales.
• Medidas referenciales por panel: 228 × 113 cm.

1 inversor solar cargador de 2 kW

El inversor transforma la energía almacenada en las baterías en corriente alterna de 220 V, permitiendo alimentar bombas de agua y otros equipos compatibles.

Integra controlador de carga solar MPPT para administrar la energía proveniente de los paneles y cargar correctamente el banco de baterías.

Características principales:

• Potencia nominal: 2 kW.
• Salida: 220 V AC.
• Sistema de baterías: 24 V.
• Controlador de carga solar MPPT integrado.
• Pantalla digital para visualizar parámetros de funcionamiento.
• Protección contra sobrecarga, cortocircuito y bajo voltaje.
• Compatible con sistemas solares autónomos.

2 baterías GEL de ciclo profundo de 12 V y 200 Ah

Las baterías se conectan en serie para formar un banco de:

24 V y 200 Ah

Capacidad energética nominal:

24 V × 200 Ah = 4.800 Wh o 4,8 kWh

Las baterías GEL están diseñadas para aplicaciones de ciclo profundo y permiten almacenar la energía solar para utilizarla cuando la radiación disminuye o durante periodos sin sol.

Características:

• Tecnología GEL sellada.
• Voltaje individual: 12 V.
• Capacidad individual: 200 Ah.
• Cantidad: 2 unidades.
• Banco final: 24 V y 200 Ah.
• Libre de mantenimiento.
• Adecuadas para sistemas solares, respaldo y uso cíclico.
• Instalación en un lugar techado, ventilado, seco y protegido de la humedad.

Protecciones eléctricas AC y DC

El kit incluye cajas de protección para resguardar los principales circuitos del sistema.

Protección DC:

• Protege el circuito entre los paneles solares y el inversor.
• Permite seccionar y aislar el campo fotovoltaico.
• Protección ante sobrecorrientes y fallas eléctricas.

Protección AC:

• Protege la salida de 220 V del inversor.
• Permite conectar la bomba de agua de manera segura.
• Facilita el corte y mantenimiento del sistema.

Cables y conectores

Incluye los elementos necesarios para realizar las principales conexiones del sistema:

• Cable solar.
• Conectores solares tipo MC4.
• Cableado para la conexión del banco de baterías.
• Terminales y elementos de interconexión.
• Cableado entre protecciones e inversor.

Las cantidades y largos incluidos deben confirmarse según las condiciones específicas de la instalación.

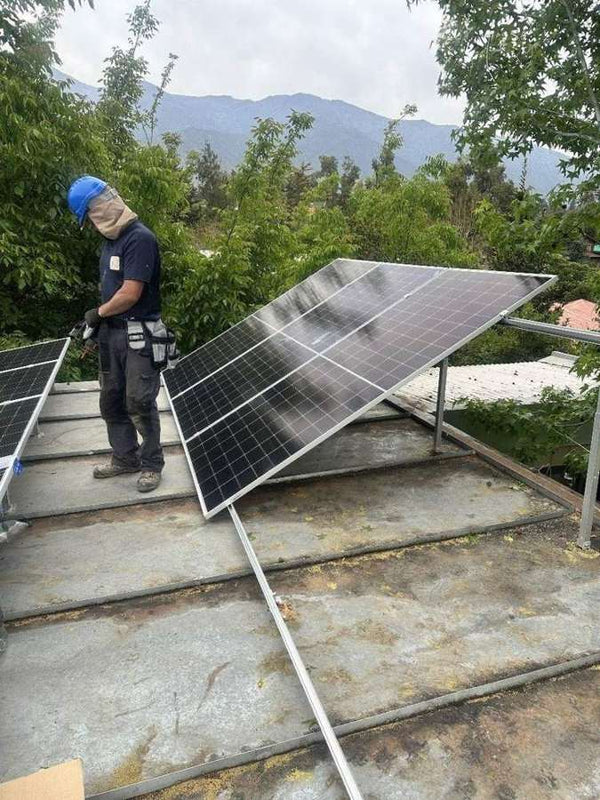

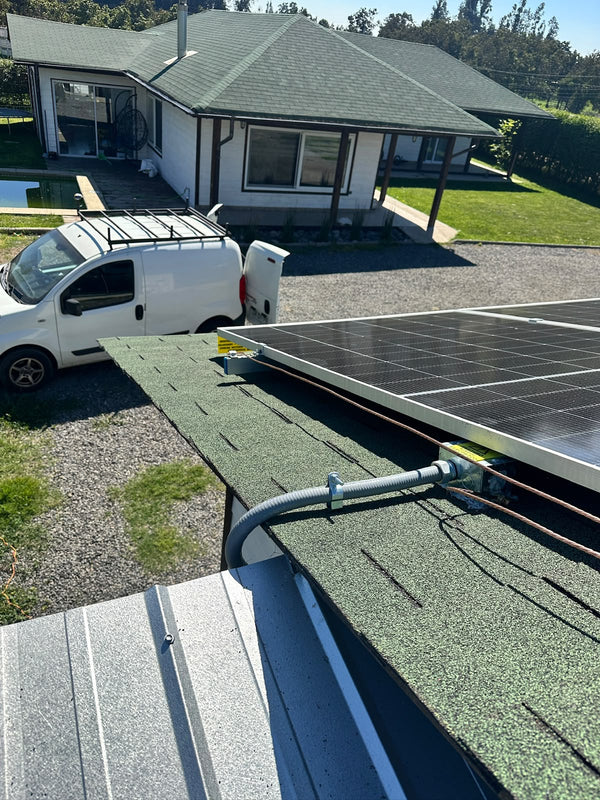

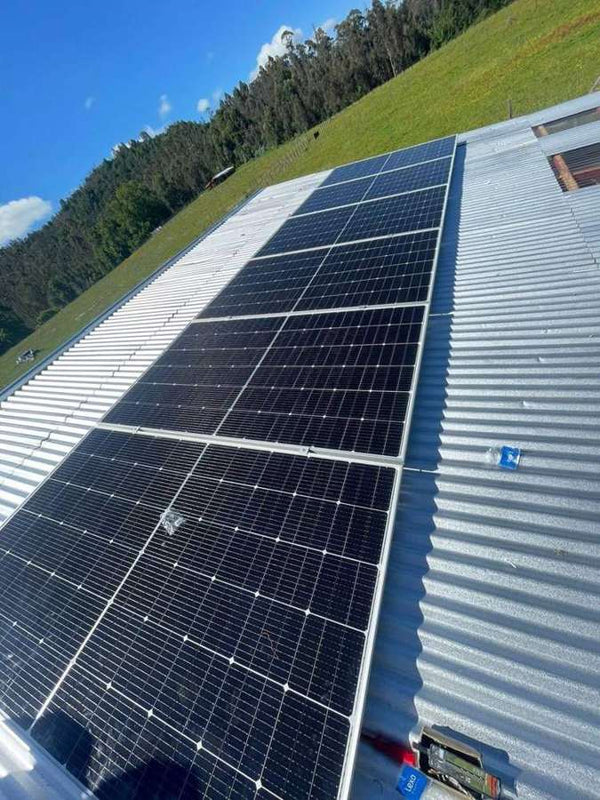

Estructura coplanar de montaje

Incluye estructura de aluminio para instalar los paneles solares de forma paralela a la pendiente de una cubierta metálica.

La estructura considera:

• Perfiles de aluminio.
• Fijaciones para cubierta.
• Abrazaderas intermedias.
• Abrazaderas finales.
• Pernos y accesorios de montaje.

La cubierta debe encontrarse en buenas condiciones y contar con capacidad estructural suficiente para soportar los paneles y la estructura.

Autonomía estimada según consumo

El banco de baterías posee una capacidad nominal de 4,8 kWh.

Para proteger la vida útil de las baterías GEL, se recomienda utilizar aproximadamente un 50 % de su capacidad. Considerando además una eficiencia estimada del inversor del 90 %, la energía práctica disponible es aproximadamente:

4,8 kWh × 50 % × 90 % = 2,16 kWh útiles

Estas autonomías corresponden al funcionamiento utilizando solamente la energía almacenada en las baterías.

Durante el día, los paneles solares pueden aportar energía directamente al sistema. Con buena radiación solar, la bomba puede funcionar durante más tiempo y descargar menos las baterías.

Ejemplos de autonomía

Una bomba que consuma aproximadamente 750 W puede funcionar cerca de 2,9 horas utilizando solamente las baterías.

Una bomba que consuma aproximadamente 1.000 W puede funcionar cerca de 2,2 horas utilizando solamente las baterías.

Una bomba que consuma aproximadamente 1.500 W puede funcionar cerca de 1,4 horas utilizando solamente las baterías.

La autonomía real puede variar según la radiación solar, temperatura, estado de las baterías, pérdidas eléctricas, altura de bombeo, caudal, corriente de partida y consumo real del motor.

Aplicaciones recomendadas

Este kit puede utilizarse para:

• Riego agrícola.
• Riego de parcelas.
• Llenado de estanques.
• Trasvasije de agua.
• Bombeo desde acumuladores.
• Sistemas de abastecimiento rural.
• Bombas de superficie.
• Bombas centrífugas.
• Instalaciones sin acceso a red eléctrica.
• Respaldo para bombeo en sectores rurales.

Compatibilidad con bombas de agua

La compatibilidad no depende solamente de la potencia indicada en HP. Antes de conectar una bomba se deben revisar los siguientes parámetros:

• Potencia eléctrica real en watts.
• Voltaje de alimentación.
• Corriente nominal.
• Corriente de arranque.
• Tipo de motor.
• Tipo de bomba.
• Altura de impulsión.
• Caudal requerido.
• Horas de funcionamiento diario.

Una bomba de 2 HP puede presentar una corriente de arranque varias veces superior a su consumo nominal. Por este motivo, su funcionamiento con un inversor de 2 kW debe ser revisado técnicamente antes de la compra.

Dependiendo del modelo de bomba, puede ser necesario utilizar:

• Partidor suave.
• Variador de frecuencia.
• Inversor de mayor potencia.
• Banco de baterías de mayor capacidad.

Recomendaciones de instalación

• Instalar el inversor, baterías y protecciones bajo techo.
• Mantener los equipos alejados de la humedad y del contacto directo con el suelo.
• Instalar las baterías en un espacio ventilado y protegido.
• Verificar que el techo soporte el peso de los paneles y la estructura.
• Instalar los paneles con orientación e inclinación adecuada.
• Utilizar protecciones eléctricas correctamente dimensionadas.

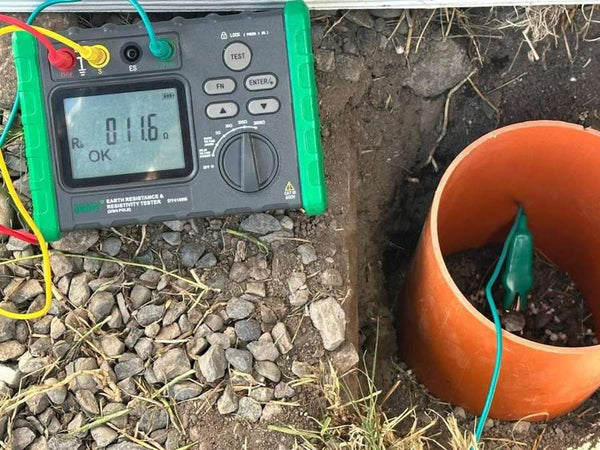

• Realizar una puesta a tierra adecuada.
• Evitar instalar el inversor cerca de fuentes de calor.
• No exponer las baterías a lluvia, sol directo o temperaturas extremas.
• La instalación debe ser realizada por personal con experiencia eléctrica y fotovoltaica.

No incluye

• Bomba de agua.
• Tuberías hidráulicas.
• Fittings hidráulicos.
• Estanque acumulador.
• Tablero de control de la bomba.
• Partidor suave.
• Variador de frecuencia.
• Instalación eléctrica o montaje, salvo que se indique expresamente.
• Transporte a regiones o zonas alejadas.
• Obras civiles.
• Modificaciones estructurales del techo.

Consideración final

Antes de realizar la compra, recomendamos informar la marca y modelo de la bomba, potencia en HP, potencia eléctrica en watts, corriente nominal, altura de bombeo, caudal requerido y cantidad de horas de uso diario.

Con esta información se puede verificar correctamente la compatibilidad del kit y evitar problemas asociados a la corriente de partida del motor o a un dimensionamiento insuficiente.

Una bomba de 2 HP puede presentar una corriente de partida varias veces superior a su consumo nominal. Por eso, su funcionamiento con un inversor de 2 kW debe validarse técnicamente y puede requerir partidor suave, variador de frecuencia o un inversor de mayor capacidad.
